Das Kopperschmidt Sieb PN 500 & Doppelsieb PN 400

Technische Daten PN 500:
Materialdruck max.:
Gewicht:
Lagertemperatur:
Umgebungstemperatur min.:
Umgebungstemperatur max.:
Mediumstemperatur min.:
Mediumstemperatur max.:
Materialanschluß:
Medienberührten Teile aus:

Technische Daten PN 400:
Materialdruck max.:
Gewicht:
Lagertemperatur:
Umgebungstemperatur min.:
Umgebungstemperatur max.:
Mediumstemperatur min.:
Mediumstemperatur max.:
Materialanschluß:
Medienberührten Teile aus:

Technische Daten PN 500:
500 Bar, 400 Bar bei pulsierender Belastung
ca. 500g * ????
0°C bis +70°C
+ 5 °C
+ 40 °C
+10 °C
+120 °C
G3/8“i
Edelstahl

Technische Daten PN 400:
400 Bar
ca. 2.500g * ????
0°C bis +70°C
+ 5 °C
+ 40 °C
+10 °C
+70 °C
G3/8“i
Edelstahl

* ohne Anschlüsse

Hochdruckfilter Sieb PN 500
Das Sieb PN500 dient zum Herausfiltern von Fremdkörpern, welche den Betrieb der Lackiereinrichtung nachteilig beeinflussen könnten. Das Sieb-gehäuse ist mit der Überwurfmutter an der Pumpe befestigt. Im Innern des Filters dient eine Feder als Stützkörper für den Siebeinsatz.
Je nach Verwendungszweck stehen verschiedene Filterausführungen mit unterschiedlichen Anschlüssen und Ablaßvorrichtungen zur Verfügung. Um ein einwandfreies Spritzbild gewährleisten zu können, sollte der Siebeinsatz in der richtigen Maschenweite ausgewählt und gegebenenfalls regelmäßig gereinigt werden.

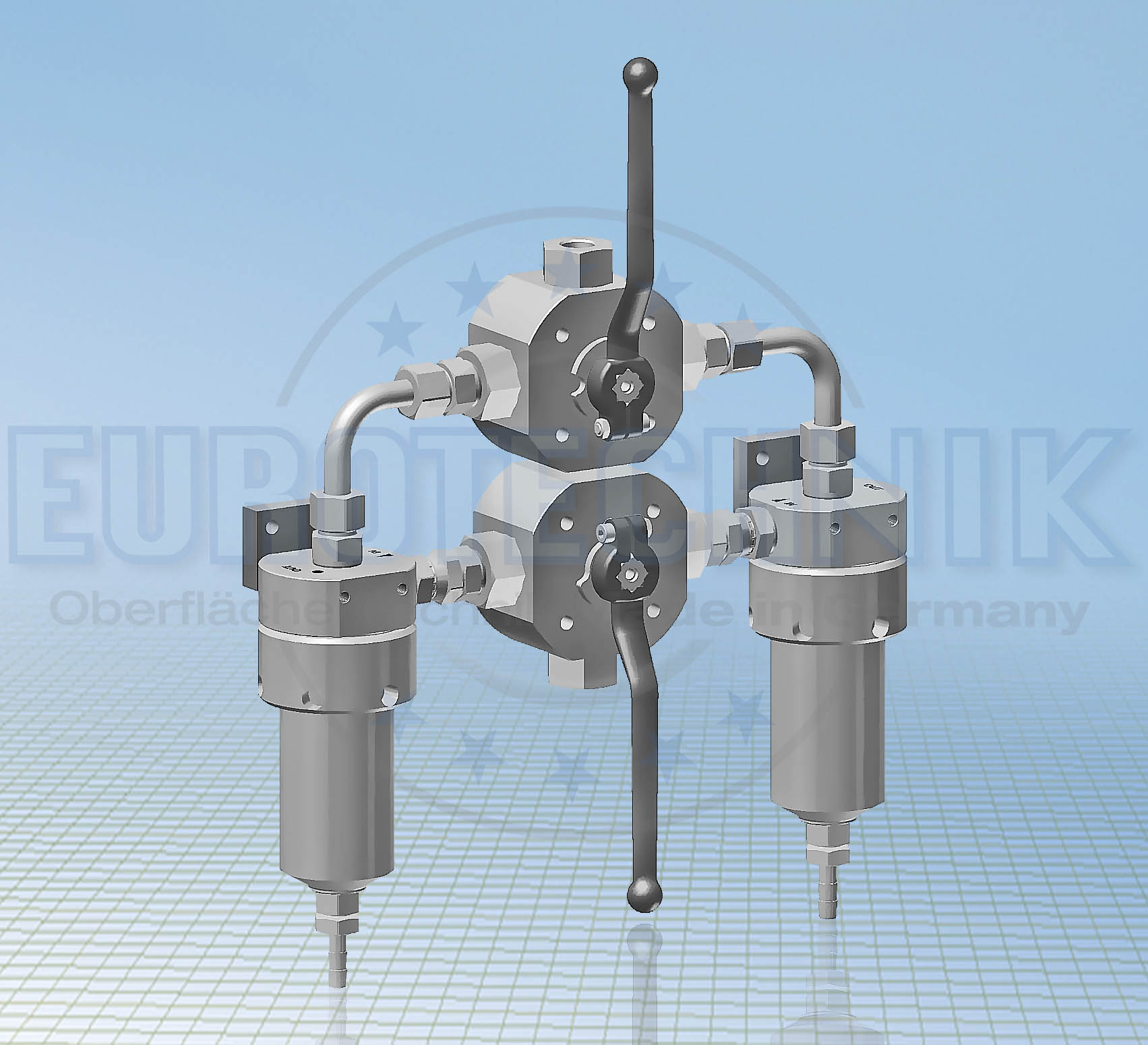

Doppelsieb PN 400
Das Doppelsieb dient der unterbrechungsfreien Materialversorgung während der Filterreinigung. Eurotechnik bietet das Doppelsieb in 2 Grundvarianten und insgesamt 5 Ausführungen an. Diese sind:

Das Doppelsieb mit 2 Stück 3/2-Wege Kugelhahn zur Umschaltung zwischen den Filtern. Diese Variante zeichnet sich durch besonders platzsparenden Aufbau aus. Der Materialeingang ist von unten, der Materialausgang am oberen Kugelhahn. Materialein- und Ausgang haben in der Grundversion ein 3/8“ Innengewinde, welches mit Anschlussnippeln für die gewünschte Anlagenverbindung versehen werden kann. Materialberührte Teile aus Edelstahl. Die Economy Variante ist das Doppelsieb mit 4 Stück 2/2-Wege Kugelhahn zur Umschaltung zwischen den Filtern, aber mit verzinkten Stahlarmaturen. Der Materialeingang ist wie bei den anderen von unten, der Materialausgang am oberen Kugelhahn. Materialein- und Ausgang haben in der Grund-version ein 3/8“ Innengewinde, welches mit Anschlussnippeln für die gewünschte Anlagenverbindung versehen werden kann. Materialberührte Verschraubungen und Kugelhähne aus Stahl verzinkt, die Filtergehäuse sind aus Edelstahl.
